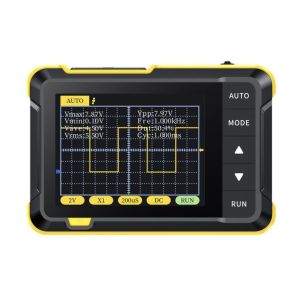

Осциллограф портативный цифровой Fnirsi ds0152
4 500
₽
Характеристики товара
Остаток на складе:
2
Единица измерения:
шт
Fnirsi dso152 — портативный одноканальный осциллограф, который без труда помещается в карман. Это незаменимый инструмент для разработки и диагностики электронных устройств, где встречаются все формы волновых сигналов — от синусоиды до шим. Например, если вы собираете девайс на Arduino, разрабатываете модуль или хотите продиагностировать датчики в своей машине.
В отличие от мультиметра, осциллограф позволяет видеть не только текущее значение напряжения, но и развёртку сигнала во времени, чтобы детально анализировать происходящие на схеме процессы.
Особенности
Карманный гаджет для диагностики различной электроники буквально «на ходу».
Практичный корпус с настольной подставкой.
Начинка устройства — микроконтроллер ch32f103r8t6 на ARM Cortex-M3.
Автоматическое определение значений:
Частоты и коэффициента заполнения сигнала.
Среднеквадратичного и среднего значения напряжения.
Пикового, максимального и минимального напряжения.
Встроенный генератор выдаёт меандр частотой 1 кГц с коэффициентом заполнения 50%.
Высокоточный измерительный щуп P6100 с BNC в комплекте.

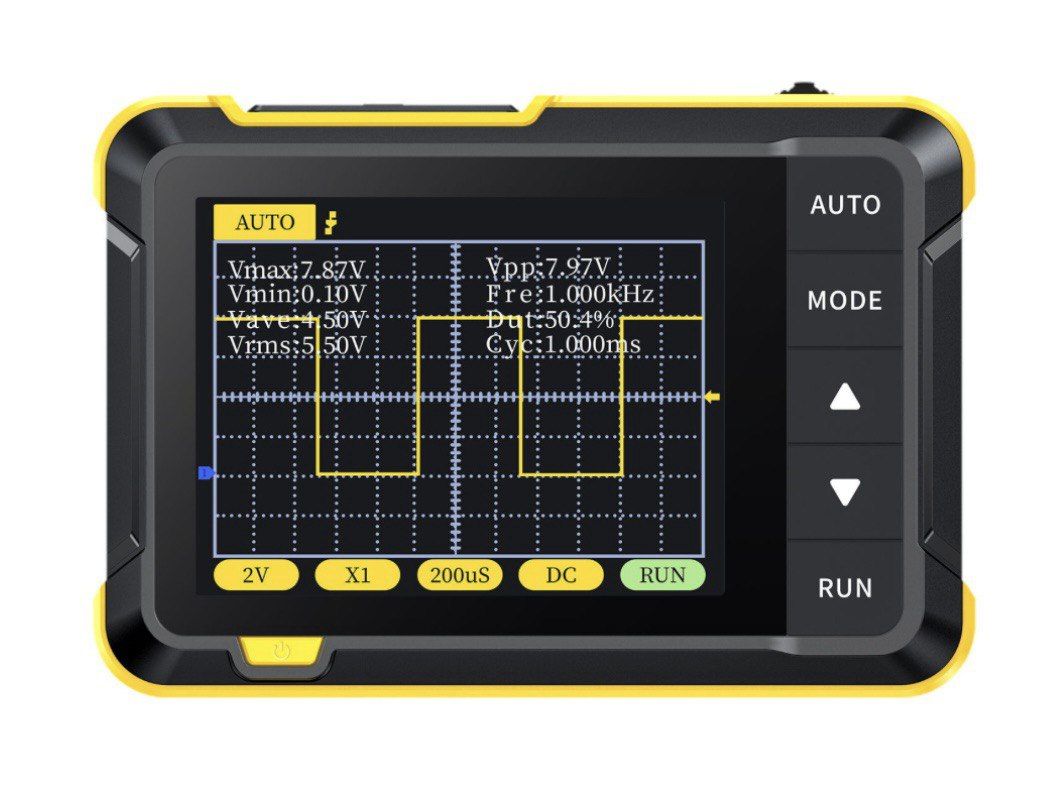

Цветной ЖК-дисплей 2,8″ с разрешением 320×240 наглядно отображает всю картину измерений.
Удобное кнопочное управление с колёсиком для настройки параметров.
Питание от встроенного Li-Pol-аккумулятора на 1000 мА·ч обеспечивает 4 часа автономной работы.

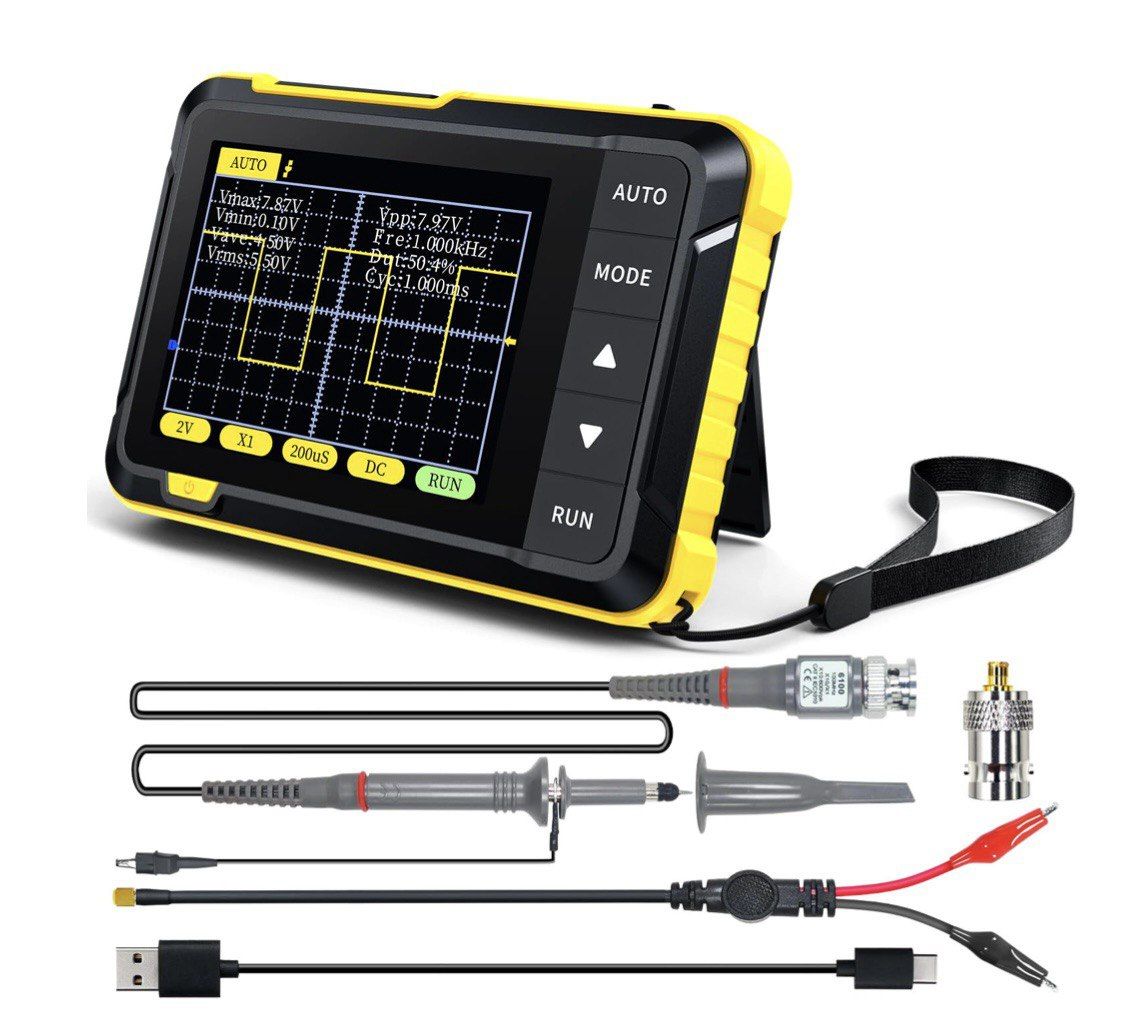

Комплектация
1× Мини-осциллограф Fnirsi dso152
1× Измерительный щуп с зажимами типа «крокодил»
1× Измерительный щуп P6100 (BNC) со штырьковым контактом (коэф. Деления ×1/×10)
1× Пружинная насадка с крючком
1× Переходник MCX-BNC
1× Комплект изолирующих колпачков
1× Комплект цветных колец-маркеров
1× Отвёртка
1× USB-кабель
1× Ремешок
1× Инструкция
Характеристики
Модель: Fnirsi dso152
Микроконтроллер: ch32f103r8t6 (ARM Cortex-M3)
Количество каналов: 1
Полоса пропускания: 200 кГц
Частота семплирования: 2,5 МГс/сек
Масштаб по горизонтали: 10 мкс/дел – 50 с/дел
Масштаб по вертикали: 10 мВ/дел – 20 В/дел
Входной импеданс: 1 мом
Согласование входа:
Открытый режим (Direct Coupling)
Закрытый режим (AC Coupling)
Максимальное входное напряжение:
±40 В (для щупа ×1)
±400 В (для щупа ×10)
Режимы триггера: автоматический, нормальный, однократный
Тип запуска: по восходящему/нисходящему фронту
Встроенный генератор: меандр 1 кГц, коэф. Заполнения 50%
Тип разъёма: MCX
Дисплей: цветной LCD TFT
Диагональ дисплея: 2,8″
Разрешение дисплея: 320x240
Встроенный аккумулятор: Li-Pol, 1000 мА·ч
Разъём питания: USB Type-C
Размеры: 99×68,3×19,5 мм
Вес: 100 г
Характеристики щупа P6100
Коэффициент деления: ×1/×10
Полоса пропускания (×1): 10 МГц
Время нарастания (×1): 35 нс
Входной импеданс (×1): 1 мом
Входное напряжение (×1): до 150 В (RMS)
Входная ёмкость (×1): 60–120 пФ
Диапазон компенсации: 15-45 пФ
Длина провода: 110 см
Вес: 55 г
